Що таке тег NFC?

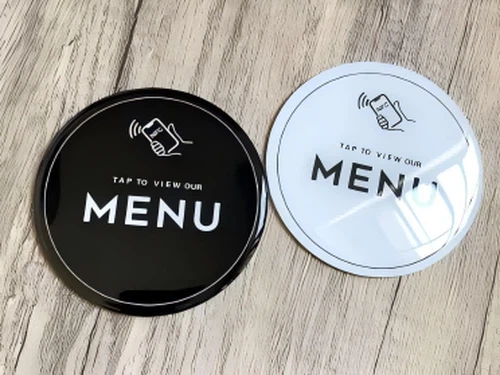

Ви, напевно, нещодавно бачили ці маленькі наклейки в ресторанах. У Китаї кажуть «Натисни, щоб замовити». Ти прикладаєш до нього телефон, з’являється меню, ти замовляєш їжу. Немає завантаження програми. Немає сканування QR-коду. Це NFC.
тег NFCце в основному пасивний радіочастотний чіп з антеною. Без акумулятора всередині. Електромагнітне поле вашого телефону активує його, коли ви підходите достатньо близько. Чіп виходить з режиму сну, надсилає всі дані, які він зберіг, і все виконується менш ніж за 100 мілісекунд.
Швидка відповідь: що насправді робить тег NFC?
Тег NFC — це невеликий пасивний тег 13,56 МГц, який містить чіп NFC і рамкову антену. У нього немає акумулятора. Коли телефон або зчитувач із підтримкою NFC-наближається до нього, зчитувач живить тег через магнітне з’єднання, зчитує збережені дані NDEF і відкриває такі дії, як URL-адреса, картка контакту, налаштування Wi-Fi, сторінка автентифікації або облікові дані доступу.
У більшості бізнес-проектів тег NFC,-зчитуваний телефоном, не використовується для зберігання великого файлу. Зазвичай він зберігає короткий запис NDEF, особливо веб-посилання, яке спрямовує користувача до меню, сторінки продукту, сторінки гарантії, сторінки автентифікації, сторінки огляду, сторінки членства або цифрової візитної картки. Якщо ви порівнюєте форми тегів для нового проекту, почніть зкористувацькі теги NFC і наклейки для-розбірливих етикеток продуктівперед вибором мікросхеми та матеріалу.
Частина, яку більшість людей помиляється
NFC - це RFID. Зокрема, це високочастотний RFID на частоті 13,56 МГц з додатковими функціями. Коли хтось запитує, чи використовувати NFC чи RFID, вони задають неправильне запитання. Справжнє питання полягає в тому, який діапазон частот відповідає варіанту використання. Для глибшого-порівняння рівня системи див. цей посібникПорівняння технологій RFID і NFC для вибору системи.
UHF RFID
UHF RFID на частоті 860-960 МГц може сканувати багато міток на відстані метрів. Чудово підходить для інвентаризації складів, підрахунку роздрібних запасів і логістичних воріт. Але ваш телефон не зчитує УВЧ-мітки. Вам потрібне спеціальне обладнання.
NFC
NFC працює з телефонами та{0}}зчитувачами близького радіусу дії. В цьому й вся суть. Це найкраще для споживчих-додатків, де потрібно, щоб люди взаємодіяли за допомогою пристрою, який вони вже мають.
Тег NFC проти QR-коду проти UHF RFID
Ці три технології часто з’являються в одному проекті, але вони вирішують різні проблеми. QR-код дешевий і помітний. NFC-тег виглядає легше, оскільки користувач торкається, а не відкриває камеру. UHF RFID є кращим, коли компанії потрібно автоматично зчитувати багато елементів без окремих натискань.
| Варіант | Найкраще використання | Основне обмеження | Практична примітка для покупця |
|---|---|---|---|
| тег NFC | Торкніться,-щоб-відкрити інформацію про продукт, автентифікацію, доступ, відгуки, членство, розумне пакування | Коротка відстань читання та одна-взаємодія користувача | Добре, коли досвід має бути навмисним і-зручним для телефону. |
| QR код | Недороге-надруковане посилання на упаковках, листівках, етикетках або меню | Має бути видимим і відсканованим камерою | Корисна резервна копія, навіть якщо тег NFC вбудовано в ту саму мітку. |
| UHF RFID | Інвентаризація складу, підрахунок одягу, логістика, відстеження активів | Телефон не може прочитати його безпосередньо | Вибирайте його за швидкість і дальність, а не за взаємодію з клієнтом. |
Якщо для проекту потрібні і масові запаси, і взаємодія з клієнтом, відповіддю може бути подвійна технологія: UHF для серверних операцій і NFC для-споживачів.

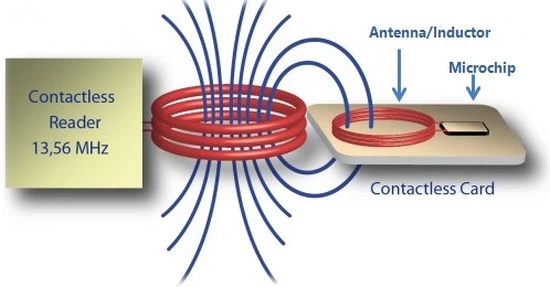

Дозвольте мені пояснити, як насправді працює передача енергії
Ось де це стає цікавим з інженерної точки зору.
NFC працює на частоті 13,56 МГц, що забезпечує довжину хвилі близько 22 метрів. Спілкування відбувається на відстані приблизно 5 сантиметрів. Це набагато коротше однієї довжини хвилі, тож ви міцно перебуваєте в області ближнього поля-. Забудьте про поширення електромагнітних хвиль. Важливим тут є зв’язок магнітного поля між двома котушками, які діють як трансформатор з повітряним-сердцем.
Телефонна антена створює змінне магнітне поле. Антена-мітка знаходиться в цьому полі. Зміна магнітного потоку через котушку мітки індукує напругу. Схема випрямляча на мікросхемі перетворює змінний струм в постійний. Мікросхема включається.
Жнива енергії
Поле зчитувача забезпечує достатньо енергії для логіки мікросхеми, доступу до пам'яті та короткого обміну даними. Точна зібрана потужність залежить від мікросхеми, розміру антени, напруженості поля зчитувача, вирівнювання та навколишнього матеріалу.
Модуляція навантаження
Дані повертаються через модуляцію навантаження. Тег змінює імпеданс антени, що створює хвилі хвилі антени телефону. Телефон розшифровує ці брижі. Стандартна швидкість – 106 Кбіт/с. Деякі мікросхеми та режими підтримують вищі швидкості.
NDEF – це те, що робить кран корисним
Чіп і антена забезпечують лише фізичне з’єднання. Корисна дія походить від формату даних. Більшість тегів NFC, які-зчитуються телефоном, використовують NDEF, скорочення від формату обміну даними NFC. NDEF повідомляє телефону, чи містить тег URL-адресу, текст, картку контакту, конфігурацію WiFi, посилання на програму чи інший підтримуваний тип запису.
Більшість тегів NFC зберігають невелике повідомлення NDEF, а не великий файл. Звичайні записи включають веб-URL, контакт vCard, конфігурацію Wi-Fi, глибоке посилання програми, звичайний текст або URL-адресу автентифікації. Для комерційних проектів зберігання короткої URL-адреси зазвичай краще, ніж зберігання всіх даних продукту безпосередньо на чіпі.
- Меню, огляди та маркетинг:зберігати коротку URL-адресу та оновлювати веб-сторінку, коли вміст змінюється.
- Для візиток:використовувати URL-адресу активного профілю, якщо контактні дані можуть змінитися; використовуйте vCard лише тоді, коли передача контактів у режимі офлайн має значення.
- Для автентифікації продукту:використовуйте унікальну URL-адресу або криптографічну відповідь замість статичного звичайного текстового коду.
- Для контролю доступу:зіставте чіп мітки зі зчитувачем, контролером і рівнем безпеки, а не лише частотою.
Вибір чіпів – це те, де проекти досягають успіху чи провалу
Я хочу присвятити цьому деякий час, тому що я бачив, що занадто багато проектів вибрали неправильний чіп.
Форум NFC визначає типи тегів. Тип 1 зараз рідко вибирають для нових комерційних проектів. Тип 3 – це FeliCa, який має значення в основному в Японії та деяких транспортних/платіжних екосистемах. Тип 5 базується на NFC-V / ISO 15693 і може бути корисним, коли потрібна більша антена та довший діапазон зчитування. Для більшості побутових телефонів-ви можете вибрати тип 2 і тип 4.
Тип 2: Робоча кінь
NTAG213, NTAG215, NTAG216
Тип 2 часто означає серію NTAG від NXP. NTAG213, NTAG215, NTAG216. Одне сімейство мікросхем, різні розміри пам'яті. NXP описує NTAG213, NTAG215 і NTAG216 як сумісні мікросхеми NFC Forum Type 2 / ISO/IEC 14443 Type A для масового-використання на ринку, як-от роздрібна торгівля, ігри та побутова електроніка; оригінальне посилання на чіп доступне вСпецифікація продукту NXP NTAG213, NTAG215 і NTAG216.
Реальність пам'яті
Ось те, про що вам ніхто не скаже, поки ви уважно не прочитаєте таблицю даних. Пам'ять організована в 4-байтові сторінки. NTAG213 має 144 байти пам’яті користувача, чого зазвичай достатньо для короткої URL-адреси, посилання на огляд, посилання на соціальні мережі або базову цільову сторінку продукту. NTAG215 і NTAG216 додають більше пам’яті, але більший об’єм пам’яті автоматично не є кращим, якщо реальним корисним навантаженням є лише коротка веб-адреса.
Основна безпека
Захист паролем і біти блокування можуть запобігти випадковому перезапису, але їх не слід плутати з надійною автентифікацією. Стандартний тег типу 2 підходить для простих маркетингових та ідентифікаційних посилань. Це не правильний чіп, коли кожен дотик має підтверджувати, що фізичний предмет є справжнім.
Лічильник NFC корисний для простого виявлення клонів. Динамічна URL-адреса може відображати мінливе значення в посиланні, щоб внутрішній сервер міг перевірити, чи має сенс послідовність натискань. Це покращує базовий моніторинг, але для високо-анти-підробок зазвичай потрібні надійніші криптографічні теги.
Одна річ, яка кусає багато проектів: клієнт запитує NTAG216 для «запасу», тоді як фактичне корисне навантаження є короткою URL-адресою розміром 60-90 байт. У цьому випадку NTAG213 може бути достатньо. Спочатку перевірте реальну довжину NDEF, а потім виберіть пам’ять. Не платіть за ємність мікросхеми, яку програма ніколи не використовує.
Який чіп NFC вибрати?
| Тип чіпа/мітки | Добре підходить | Уникайте Коли | Типовий намір пошуку покупців |
|---|---|---|---|
| NTAG213 / Тип 2 | Мітки URL-адрес, теги огляду Google, розумні постери, базове пакування, простий дотик-для-відкриття кампаній | Вам потрібна довга картка vCard, велика автономна корисна інформація або розширена автентифікація | NTAG213 Наклейка NFC для URL-кампаній |
| NTAG215 / Тип 2 | Середнє корисне навантаження NDEF, ігрові фігурки, випадки використання, які потребують більше пам’яті, ніж NTAG213 | Дані – це лише коротке веб-посилання | Тег NTAG215 для проектів NFC із середньою пам'яттю |
| NTAG216 / Тип 2 | Довші контактні дані, більші записи NDEF, проекти візитних карток, які повинні зберігати більше інформації в автономному режимі | Ви можете розмістити вміст онлайн і натомість зберегти коротку URL-адресу | NTAG216 Вибір пам'яті візитної картки NFC |
| NTAG424 ДНК / Тип 4 | Автентифікація бренду, безпечна ідентифікація продукту, одноразова-URL-адреса, товари з вищою-вартістю | Для проекту потрібна лише проста публічна URL-адреса | безпечний тег NFC для-захисту від підробок |
| Тег на основі типу 5 / ISO 15693 | Деякі бібліотечні, промислові чи -дальші ВЧ-випадки використання з відповідними зчитувачами | Вам знадобляться лише звичайні маркетингові крани для смартфонів | HF NFC сумісна тег більшого радіусу дії |
Виберіть NTAG213 для простих URL-кампаній, етикеток продуктів і розумних плакатів. Вибирайте NTAG215 або NTAG216, лише якщо збережене повідомлення NDEF більше. Виберіть захищений чіп типу 4, наприклад NTAG424 DNA, коли кожне дотик має генерувати захищену відповідь автентифікації для захисту від-підробок або перевірки-вартісного продукту.
Тип 4 – це інша архітектура
Найпоширенішим прикладом є ДНК NTAG424. Він використовує структуру файлової системи в стилі ISO 7816-4 замість моделі плоскої пам’яті сторінки, яка використовується багатьма тегами типу 2. Це змінює спосіб керування даними, правами доступу та функціями безпеки.
Модель безпеки зовсім інша. Захищений тег типу 4 може підтримувати автентифікацію на основі AES-, захищений доступ до файлів і динамічну автентифікацію повідомлень. Кожен дотик може бути розроблений для отримання унікальної відповіді, тому цей клас використовується для захисту бренду, високо-автентифікації продукту та безпечних замкнутих-додатків.
Розкішне використання
Бренди класу люкс і товари преміум-класу використовують безпечні мітки NFC, оскільки кран може підключити фізичний предмет до контрольованого потоку цифрової перевірки. Важливим моментом є не просто «тег відкриває сторінку»; важливим моментом є те, чи може серверна частина перевірити, що відповідь належить справжньому тегу.
Витривалість
Надійність і збереження даних мають важливе значення, коли тег буде багаторазово переписуватися, піддаватися суворому поводженню або використовуватися в -продукті з тривалим терміном служби. Для одноразових-маркетингових наклейок це рідко є вирішальним фактором. Для промислових міток це може бути.
Архітектура
Теги типу 4 можуть використовувати файл-структуру, посилений контроль доступу та криптографічну автентифікацію. Тому вони коштують дорожче, але вирішують проблеми, які проста наклейка NTAG213 не може вирішити.
Проблема металу
Це виникає постійно. Хтось хоче помістити теги NFC на металеві вироби та виявляє, що вони не працюють.
Відбувається те, що метал діє як провідник у мінливому магнітному полі. Вихрові струми утворюються всередині металу і створюють протилежне магнітне поле. Індуктивність вашої антени падає, Q-фактор змінюється, а резонансна частота зсувається від 13,56 МГц. Відстань зчитування практично дорівнює нулю.
Стандартним рішенням є феритовий лист між антеною та металом. Ферит допомагає перенаправляти магнітний потік. Ви відновлюєте індуктивність, і антена знову починає працювати.
УВАГА
Ферит допомагає, але вам все одно потрібно перевірити остаточний розмір мітки, клейовий шар, поверхню продукту, модель телефону та кут зчитування. Тег, який працює на пластиковій картці зразка, може вийти з ладу після того, як він прикріплений до алюмінію, нержавіючої сталі, металу з покриттям або вигнутого корпусу продукту.
Якщо ви проектуєте для металевих середовищ, виділіть час для ітеративних коригувань відповідності. Для технічної перевірки вам знадобиться вимірювальний прилад VNA або щонайменше LCR. Для пошуку джерел виробництва порівняйтеанти-дизайн наклейок NFC для металевих поверхоньзамість звичайних паперових NFC-міток.
Форм-фактор має таке ж значення, як і вибір мікросхеми
Той самий чіп може поводитися по-різному, коли змінюється діаметр антени, підкладка, клей, матеріал поверхні та шар друку. Тому покупцеві не варто вибирати NFC-мітку лише кажучи «NTAG213» або «13,56 МГц». Готова конструкція тегу має значення.
- Паперові етикетки NFC:економічно- для одноразових маркетингових етикеток, наклейок для подій і розумних плакатів.
- ПЕТ або ПВХ NFC наклейки:кращий у використанні, помірна довговічність, етикетки продуктів і картки.
- Епоксидні теги NFC:корисно, коли тегу потрібна рельєфна, глянцева, водонепроникна поверхня для задньої панелі телефону, брелоків або фірмових табличок.
- Етикетки FPC NFC:корисний для малих розмірів, гнучких поверхонь і компактної електроніки.
- Анти{0}}металеві теги NFC:необхідний, коли бірку прикріплено до металевої упаковки, упаковки з фольги, металевих візитних карток, машин, інструментів або електронних корпусів.
Для звичайних не{0}}металевих застосувань перегляньтеклейкі варіанти наклейок NFC для плакатів, упаковок і візитних карток. Для металевої упаковки або етикеток обладнання використовуйте конструкцію з феритовою-підкладкою та перевіряйте її на реальному об’єкті, а не лише на столі.
Реальність сумісності телефону
Екосистема Android
Android був дружнім до NFC з самого початку. HCE в Android 4.4 дозволяє програмам емулювати карти без захищеного обладнання. Читання/запис працює на більшості телефонів Android, які мають обладнання NFC.
Apple Lag
Apple була проблемою протягом багатьох років. iPhone 6 мав NFC у 2014 році, але він був заблокований переважно для Apple Pay. iOS 11 у 2017 році дозволяла читати дані NDEF. iOS 13 додала додаткові можливості Core NFC. Поведінка старих iPhone все ще має значення, якщо ваша аудиторія використовує старіші пристрої.
Поворотний момент
Apple оголосила, що, починаючи з iOS 18.1, авторизовані розробники можуть пропонувати в-програмі безконтактні транзакції NFC за допомогою Secure Element, окремо від Apple Pay і Apple Wallet. Це має значення для платежів, корпоративних значків, ключів від готелів, програм лояльності та квитків на події, хоча права та регіональні обмеження все ще застосовуються. Дивіться AppleОголошення NFC і Secure Element API.
На практиці можна припустити, що багато сучасних користувачів можуть натискати стандартні мітки NFC, але не пропускають тестування телефону. Тестуйте iPhone та Android окремо, тестуйте з чохлом для телефону та без нього та перевіряйте точне розташування тегів. Цей пов’язаний посібник пояснює -етапи тестування на стороні користувачаяк використовувати NFC на телефоні для тестування тегів.
Коротка довідка про стандарти
ISO/IEC 14443
ISO/IEC 14443 стосується безконтактних смарт-карт. Схеми модуляції типу А та типу В. Це основа багатьох NFC-міток типу 2 і 4.
ISO/IEC 18092
ISO/IEC 18092 — це NFCIP-1, протокол зв’язку пристрою, що стоїть за зв’язком NFC.
ISO/IEC 15693
ISO/IEC 15693 — це стандарт карток близькості, на основі якого мітки NFC типу 5.
Форум NFC
Форум NFC публікує специфікації впровадження на додаток до цих стандартів, включаючи визначення типів тегів і поведінку NDEF. ДивХарактеристики типу тегів форуму NFC.
NFC Forum оголосив про випуск 15 у червні 2025 року, який розширює діапазон сертифікованих сумісних безконтактних з’єднань NFC до 2 см порівняно з попереднім робочим об’ємом 0,5 см. Це повинно зробити вирівнювання менш вибагливим у майбутніх сертифікованих пристроях, але це не позбавляє необхідності тестувати сьогоднішню комбінацію мітки, телефону та поверхні. Дивіться офіційнуОголошення NFC Forum Release 15.
Перелік проектів перед замовленням тегів NFC
Перед масовим виробництвом не зупиняйтеся на «тег можна прочитати». Готовий до виробництва-проект тегу NFC має пройти такі перевірки:
- Визначте дію дотику:URL-адреса, vCard, Wi-Fi, автентифікація, облікові дані доступу, посилання на програму або дані-спеціального читача.
- Обчисліть реальну довжину NDEF:перевірити, чи достатньо NTAG213, чи дійсно потрібен NTAG215/216.
- Виберіть фізичний формат:папір, ПЕТ, ПВХ, епоксидна смола, FPC, картка, бірка для ключів, браслет або анти-металева конструкція.
- Перевірте реальну поверхню:пластик, скло, картон, упаковка для рідин, фольга, алюміній, нержавіюча сталь, вигнутий корпус або задня панель телефону.
- Перевірте справжні телефони та рідери:принаймні кілька моделей iPhone і Android, а також будь-який спеціальний зчитувач, який використовується в проекті.
- Визначте стратегію блокування:залиште перезаписуваний для внутрішнього використання, заблокуйте після кодування для публічних кампаній або використовуйте надійнішу автентифікацію для безпечних проектів.
- Перевірте друк і резервну копію QR:переконайтеся, що друкований дизайн не заплутує користувачів і що існує резервна копія QR-коду, якщо кампанія потребує максимальної доступності.
- Виконайте пілотний відбір:перевірити готові зразки з фактичних виробничих матеріалів перед затвердженням масового виробництва.
Якщо ви плануєте кодувати теги в-дому, використовуйтеОбладнання для зчитування та запису NFC для кодування та тестування тегівзамість того, щоб покладатися лише на програму для телефону. Програми для телефону зручні для швидкої перевірки, але програма для читання/запису більш стабільна для пакетних робочих процесів і перевірки виробництва.
Поширені запитання про теги NFC
З: Чи можна переписати теги NFC?
A: Багато тегів NFC можна переписати, перш ніж їх заблокувати. NTAG213, NTAG215 і NTAG216 зазвичай використовуються як записувані теги. Якщо ви назавжди заблокуєте певні області пам’яті, звичайні користувачі не зможуть переписати ці розділи знову.
З: Чи може мітка NFC відстежувати людину?
В: Пасивна мітка NFC не може сама по собі відслідковувати когось, оскільки не має акумулятора, GPS або-передавача великої дії. Він реагує, лише коли телефон або зчитувач наближаються дуже близько. Веб-сайт, відкритий за допомогою тегу, може збирати аналітику після того, як користувач торкається, тому конфіденційність залежить від веб-сервісу, що стоїть за тегом.
З: Чому мій тег NFC читається на одному телефоні, але не на іншому?
A: Найпоширенішими причинами є орієнтація антени, товщина корпусу телефону, розмір мітки, слабка конструкція антени, металеві перешкоди або непідтримуваний формат даних. Завжди перевіряйте кінцевий тег на фактичних моделях телефонів, які, імовірно, будуть мати ваші користувачі.
З: Візитна картка NFC має зберігати всі контактні дані чи лише URL-адресу?
A: URL-адреса зазвичай краща, оскільки ви можете оновити цільову сторінку пізніше. vCard, збережена безпосередньо на мітці, може працювати в автономному режимі, але вона споживає більше пам’яті та застаріває, коли змінюються контактні дані.
З: Чи працюють мітки NFC через упаковку?
A: Зазвичай так, якщо упаковка паперова, картонна, пластикова або скляна, а антена мітки достатньо велика. Фольга, металізована плівка, упаковка,-наповнена рідиною, і металеві контейнери вимагають спеціального тестування та часто вимагають анти-металевої або спеціальної конструкції антени.
Отже, що таке тег NFC
Пасивний радіочастотний пристрій. Живиться від електромагнітного зв'язку на частоті 13,56 МГц. Зберігає невелике повідомлення NDEF або безпечні дані програми. Можна читати смартфонами з NFC-і сумісними зчитувачами. Пам’ять варіюється від невеликих корисних URL-адрес до більших записів NDEF залежно від чіпа. Безпека варіюється від базового захисту паролем до криптографічної автентифікації.
Виберіть тип 2 NTAG21x для-споживчих додатків, чутливих до вартості. Виберіть безпечні теги типу 4, коли вам потрібна справжня автентифікація. Використовуйте анти-металеву конструкцію, коли етикетка розміщена на металі. Враховуйте матеріал, розмір антени, клей, модель телефону та поведінку зчитувача перед масовим виробництвом.
Це практичний підсумок.
