Сумісність брелока TK4100: обмеження безпеки та тести при покупці
Aug 03, 2026
Залишити повідомлення

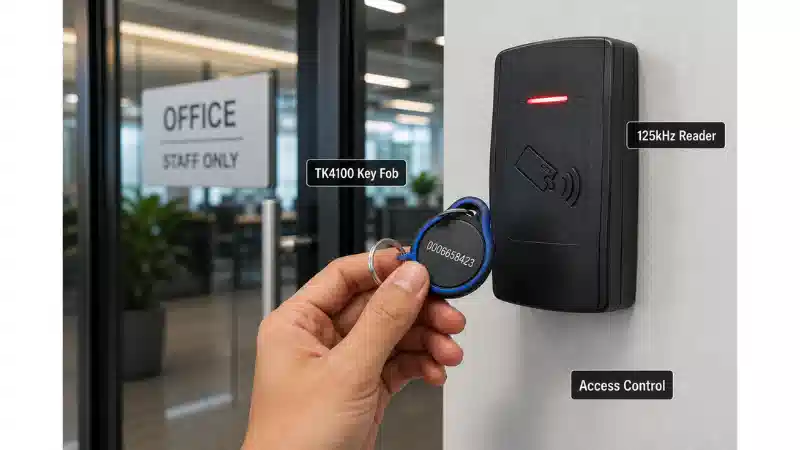

Брелок TK4100 зазвичай продається як пасивний обліковий запис 125 кГц для систем контролю доступу, відвідуваності та членства, яким потрібен фіксований ідентифікатор. Його низька вартість і проста реєстрація можуть бути корисними, але сама по собі назва мікросхеми не вказує на сумісність, безпеку чи якість готового-продукту.
Практичне питання покупки полягає в тому, чи сумісні готові облікові дані з передбачуваним зчитувачем, контролером, процесом реєстрації та рівнем ризику. Опис постачальника, у якому зазначено «125 кГц», «сумісний з ЕМ» або «лише-читання», не відповідає на всі чотири запитання.
Швидка відповідь:TK4100 може відповідати базовій ідентифікації та додаткам із низьким{1}}ризиком доступу після тестування системи. Це не криптографічні облікові дані, лише-читання не означає автоматично-стійкість до клонування, а успішне зчитування настільного комп’ютера не підтверджує сумісність із усіма встановленими контролерами.
Що таке облікові дані TK4100?
Типовий готовий брелок поєднує в собі низькочастотний-чіп, налаштовану котушку антени, формований корпус і кільце для ключів. У нього немає акумулятора. Сумісний зчитувач створює поле, яке забезпечує повноваження облікових даних, і отримує відповідь.
Продукти, що продаються під назвою TK4100, зазвичай продаються як заводські-запрограмовані облікові дані-лише для читання LF із використанням виведення в стилі EM-. Оскільки TK4100 також використовується як ринковий термін, покупці повинні вимагати точний опис мікросхеми та технічну документацію, а не вважати, що всі продукти з однаковою маркуванням ідентичні.
Брелок зазвичай представляє ідентифікатор. Ім’я особи, розклад доступу та дозволи на двері залишаються в базі даних контролера або програми. Посібник від Syntekяк брелоки RFID працюють для контролю доступупояснює цей зв’язок між обліковими даними, читачем і серверною частиною.
Кадр передачі – це не завжди те число, яке бачать користувачі
Описи продуктів RFID іноді перетворюють переданий кадр пам’яті на просту маркетингову фразу, наприклад «64-бітний UID». Це може приховати важливу проблему інтеграції: поля кадрування та парності, дані програми, вихід зчитувача та дисплей контролера не обов’язково є однаковими.
Для проекту в стилі EM4100 покупець повинен розрізняти:
- Бітова структура, передана обліковими даними
- Дані, інтерпретовані читачем
- Шістнадцяткове або десяткове значення, яке відображає програмне забезпечення
- Номер, імпортований у контролер доступу
- Друкований або вигравіруваний серійний номер на корпусі
Не припускайте, що два зчитувачі відображатимуть однакові символи просто тому, що обидва можуть визначити облікові дані. Постачальник, постачальник зчитувачів і команда контролерів повинні погодитися, яке представлення є ідентифікатором контрольованого проекту.
Коли TK4100 підходить?
| Вимоги до проекту | Оцінка TK4100 | Причина |
|---|---|---|
| Основний ідентифікаційний номер офісу, проживання чи членства | Часто підходить після тестування | Може бути достатньо фіксованого ідентифікатора |
| Час і відвідування | Часто підходить | Програма може зв’язати ідентифікатор із записом про співробітника |
| Коротко-презентація перед читачем | Потенційно придатний | Використання LF proximity може відповідати робочому процесу |
| Поле-перезаписуваних облікових даних | Не підходить | Оригінальні облікові дані залишаються фіксованими |
| Взаємодія по телефону | Не підходить | TK4100 не є обліковими даними телефону NFC |
| Ідентифікація -автомобіля далекого радіусу дії | Взагалі непридатний | Додаток вимагає іншої частоти та дизайну системи |
| Криптографічна автентифікація | Сам по собі не підходить | Статичний ідентифікатор не є взаємною автентифікацією |
| Багато-пам’ять програм | Не підходить | Він не забезпечує необхідну модель пам’яті програми |
Проекти, які все ще вирішують між обліковими даними НЧ і ВЧ, можна переглянутивибір правильної частоти для брелоків RFIDі порівнянняОблікові дані доступу 125 кГц і 13,56 МГц.
Що означає сумісність з EM4100?
«Сумісність з EM4100» зазвичай означає, що облікові дані призначені для зв’язку з пристроями, які підтримують LF-протокол у стилі EM4100. Це не гарантує прийняття всіма пристроями, описаними як зчитувач 125 кГц.
Сумісність може залежати від:
- Робоча частота і налаштування антени
- Кодування даних і швидкість передачі даних
- Прошивка зчитувача
- Формат виводу Reader
- Інтерфейс контролера
- Десяткове, шістнадцяткове або інші правила відображення
- Інтерпретація-коду об’єкта чи-коду клієнта
- Обмеження програмного забезпечення реєстрації та бази даних
EM Microelectronic описує його струмEM4200 LF-пристрій лише-для читанняяк сумісний із протоколами зв’язку EM4100/4102, а також пропонуючи декілька параметрів-швидкості передачі даних і кодування. Це корисне нагадування про те, що сімейство протоколів містить варіанти, які повинні відповідати реалізації зчитувача.
Процес затвердження сумісності
- Отримайте виробничі-еквівалентні зразки, а не лише вільний чіп чи порожню вставку.
- Прочитайте кожен зразок за допомогою кожної моделі зчитувача, яка використовується в проекті.
- Запишіть результат точно так, як показано кожним зчитувачем або програмним забезпеченням.
- Зареєструйте облікові дані в реальному контролері.
- Перевірте дозволені та заборонені умови доступу.
- Видалити, відкликати та-повторно зареєструвати зразок, щоб перевірити процедури адміністрування.
- Порівняйте електронний запис із надрукованим чи вигравіруваним номером.
- Випробуйте повністю зібраний брелок із кільцем для ключів у запланованих умовах презентації.
- Зберігайте затверджений зразок, відомості про зчитувач, версію програмного забезпечення та результат.
A Зчитувач RFID-карт 125 кГцможе бути корисним для тестування проекту, поки встановленозчитувач RFID контролю доступуслід включити під час затвердження остаточного робочого процесу контролера. Стаття Syntek прочому потрібне тестування системи RFIDпояснює, чому облікові дані слід перевіряти з читачем і програмою, а не окремо.
Використовуйте контрольований файл зіставлення ідентифікаторів
Друкований номер, вихід зчитувача та запис контролера можуть використовувати різні представлення. Контрольований файл відображення запобігає призначенню візуально правильного брелка неправильному обліковому запису чи пакету.
| Рекомендоване поле | призначення | Приклад типу запису |
|---|---|---|
| Послідовність виробництва | Відстежує замовлення на виготовлення | [ПОСЛІДОВНІСТЬ] |
| Електронний ідентифікатор | Зберігає перевірені облікові дані постачальника | [НЕРАБОТИ АБО ЗАТВЕРДЖЕНИЙ ФОРМАТ] |
| Дисплей читача | Записує те, що показує затверджений зчитувач | [ВИВІД ДЛЯ ЧИТАЧА] |
| Запис контролера | Записує значення, імпортоване в систему доступу | [КОНТРОЛЕР ЗНАЧЕННЯ] |
| Друкована серія | Відображає видимий номер на корпусі | [ДРУКОВАНИЙ НОМЕР] |
| Пакет або група користувачів | Контролює фізичний розподіл | [ПОСИЛАННЯ НА ПАКЕТ] |
| Результат перевірки | Показує, чи пройшли електронні та фізичні перевірки | [ПРОХОДИТИ, УТРИМАТИ АБО ВІДХИЛИТИ] |
Заповнювачі вище ілюструють лише структуру поля. Вони не є правилом перетворення. Проект повинен документувати, як його зчитувач і контролер отримують або відображають кожне значення.
Читати-лише не означає, що-стійкий до клонів
Лише-читання означає, що оригінальні заводські-запрограмовані облікові дані не призначені для перезапису за допомогою звичайного польового програмування. Клонування – це інший ризик.
NIST визначає aклонований тегяк дублікат, створений шляхом зчитування даних, таких як ідентифікатор, із законного тегу та запису цих даних в інший тег. Таким чином, статичний ідентифікатор може бути відтворений іншим сумісним пристроєм, навіть якщо оригінальний брелок залишається лише-лише для читання.
TK4100 не слід подавати як криптографічний обліковий запис високого-захисту. TheІнструкція з безпеки RFID NISTрекомендує оцінювати ризики та контролювати теги, зчитувачі, мережі, програми та бази даних.
Елементи керування системою для статичних облікових даних
- Швидко відкликайте втрачені облікові дані
- Застосуйте обмеження часу та дверей
- Перегляньте незвичні події доступу
- Використовуйте анти-повернення, якщо це відповідає операційній політиці
- Обмежити доступ адміністратора
- Захист зв’язку між-зчитувачем-контролером
- Додайте ще один фактор автентифікації для-зон підвищеного ризику
- Використовуйте платформу облікових даних із криптографічною автентифікацією, якщо цього вимагає ризик
Огляд SyntekБезпека даних RFIDнадає додатковий контекст для елементів керування обліковими даними, читачем і серверною частиною.
TK4100, EM4100, EM4200 і T5577
| Облікові дані або сімейство мікросхем | Модель пам'яті | Основне питання купівлі | Типовий напрямок |
|---|---|---|---|
| Продукти TK4100 | Зазвичай продається як заводська-запрограмована лише-читання | Чи збігаються надані облікові дані зчитувача та контролера? | Основні проекти з фіксованим{0}}ідентифікатором |
| Застаріле сімейство EM4100 | Заводське-програмоване лише-читання | Який формат і вихід очікує встановлена застаріла система? | Існуючі НЧ системи ідентифікації |
| EM4200 | Лазерні-запрограмовані параметри-лише читання | Чи відповідає обрана конфігурація необхідному протоколу та зчитувача? | Поточний{0}}дизайн LF і заміни лише для читання |
| ATA5577C або ринкові продукти, що продаються як T5577 | Настроюване читання/запис EEPROM | Яку авторизовану конфігурацію та формат даних необхідно запрограмувати? | Проекти, що вимагають керованої перезаписуваної поведінки LF |
Офіційна особа MicrochipДокументація продукту ATA5577Cописує конфігурований НЧ-пристрій читання/запису для діапазону від 100 кГц до 150 кГц. Ринкові продукти, що продаються під назвою "T5577", все одно повинні бути перевірені на відповідність чіпу, конфігурації та даним постачальника.
Покупці, які порівнюють фіксовані та перезаписувані варіанти НЧ, можуть переглянути варіанти SyntekБрелки T5577. Більше функцій не означає автоматично кращих; облікові дані мають відповідати авторизованому програмуванню та вимогам безпеки.
Вкажіть готовий брелок
Корпус і матеріал
ABS є звичайним для жорстких формованих брелоків, але специфікація придбання має визначати фактичний матеріал, розміри, колір, поверхню, якість країв і вимоги-до отворів для кріплення. Проекти з порівнянням зовнішнього вигляду та конструкції можна переглянутиABS та епоксидні RFID-брелокиабо більш широкий діапазонABS RFID брелоки.
Кільце для ключів
Перевірте матеріал кільця, діаметр, очікувану корозію, метод складання та випробування на утримання. Поведінку зчитування слід перевіряти на повному зібраному брелоку та в тому, як очікується від користувачів.
Надрукована або гравірована нумерація
Лазерне гравірування, струменева нумерація, друк логотипів, штрих-коди та поточні серійні видання можуть підтримувати випуск і контроль запасів. Видиме маркування має бути пов’язане з електронним записом через затверджений файл відображення.
Прочитайте-тест діапазону
Не схвалюйте загальну оголошену відстань без умов. Запишіть модель зчитувача, потужність або конфігурацію, орієнтацію облікових даних, оточуючий метал, поверхню встановлення, повторні спроби та критерії проходження проекту.
Діапазон читання належить до середовища зчитувач–антена–реєстраційні дані, а не лише до назви мікросхеми.
Кваліфікуйте постачальника перед масовим виробництвом
| Контроль постачальників | Докази для запиту |
|---|---|
| Ідентичність чіпа та джерело | Затверджений опис мікросхеми, запис постачальника та відповідна технічна документація |
| Вхідний матеріальний контроль | Процес перевірки чи перевірки мікросхем, котушок, корпусів і кілець |
| Перевірка електронної унікальності | Метод, що використовується для виявлення дублікатів або нечитабельних облікових даних |
| Відображення чисел | Контрольований файл, що поєднує електронні, друковані та пакетні записи |
| Лиття та складання | Затверджений зразок, розміри, зовнішній вигляд і критерії кріплення кільця |
| Функціональна перевірка | Схвалений пристрій для зчитування або тестування та записаний результат |
| Простежуваність | Довідки про виробництво, перевірку, упаковку та відвантаження |
| Невідповідний продукт | Процес ізоляції, перегляду, заміни, відхилення та скасування ідентифікатора |
| Сповіщення про зміну | Вимога розкривати зміни перед виробництвом |
Сторінка Syntek наобладнання для контролю якостіможе підтримувати обговорення виробничих і функціональних перевірок.
Контролюйте виробничу партію
Помилки електронної ідентифікації можуть вплинути на реєстрацію доступу сильніше, ніж незначні косметичні зміни. Таким чином, у плані перевірки слід розрізняти предмети, які можуть вимагати повної електронної перевірки, та предмети зовнішнього вигляду, які можуть бути перевірені за затвердженим методом відбору проб.
| Зона огляду | Що підтвердити |
|---|---|
| Чіп і робочий формат | Наявні затверджений продукт і конфігурація |
| Електронний ідентифікатор | Облікові дані доступні для читання та включені в затверджений файл |
| Дубльований контроль | Жоден повторюваний активний ідентифікатор не відображається в межах контрольованої області |
| Друкована карта | Видимий серійний номер відповідає затвердженому запису |
| Сумісність контролера | Затверджений зразок працює з еталонною системою |
| Корпус і кільце | Розміри, формування, поверхня та кріплення відповідають специфікації |
| Послідовність пакування | Блоки, файли, етикетки та коробки залишаються в затвердженому порядку |
| Відбраковані одиниці | Невідповідні облікові дані є ізольованими та не можуть бути видані |
У разі виявлення повторюваних, нечитабельних облікових даних або помилки зіставлення зупиніть відповідну область, визначте відповідний файл і діапазон пакетів, визначте, чи є проблема ізольованою чи системною, і виконайте необхідну повторну перевірку або заміну перед випуском.
Перехід із наявних облікових даних EM-Format
- Експортуйте або документуйте наявні активні записи облікових даних.
- Перевірте ємність контролера та прийнятний формат імпорту.
- Схвалити новий ідентифікатор і структуру-файлу зіставлення.
- Зареєструйте групу контрольованих зразків і протестуйте кожен тип зчитувача.
- Плануйте, чи будуть старі та нові облікові дані працювати паралельно.
- Випуск нових брелоків зареєстрованими партіями.
- Відкликати старі облікові дані згідно із затвердженим графіком.
- Запис неповернених, втрачених і анульованих облікових даних.
- Перегляньте винятки, перш ніж завершити міграцію.
План міграції має запобігти тому, що старі облікові дані та облікові дані для заміни залишатимуться активними, якщо таке збіг не є навмисним і задокументованим.
Використовуйте контроль змін, щоб вирішити, коли проводити повторне тестування
| Зміна | Потрібен перегляд або повторне тестування |
|---|---|
| Чіп або джерело мікросхем | Перевірка ідентифікації, протоколу, зчитувача, контролера та партії |
| Конструкція котушки або антени | Читайте поведінку, орієнтацію та тестування-зібраного продукту |
| Матеріал корпусу або цвіль | Розміри, збірка, довговічність і поведінка читання |
| Модель зчитувача або прошивка | Тести на вихід, реєстрацію, доступ і відкликання |
| Контролер або версія програмного забезпечення | Тести імпорту, відображення, дозволів і аудиту |
| ID або формат-файлу зіставлення | Електронна, друкована та перевірка послідовності-пакетів |
| Процес друку або гравірування | Розбірливість, постійність і контроль картографування |
| Розташування виробництва | Атестація процесу, відстеження та затвердження партії |
У затвердженому записі змін має бути зазначено, що змінилося, які попередні докази залишаються дійсними та які тести необхідно повторити.
Що впливає на вказану ціну?
Два візуально схожих брелока LF можуть мати різні ціни, оскільки вимоги до обслуговування та управління відрізняються.
| Драйвер витрат | Чому це важливо |
|---|---|
| Специфікація мікросхеми та джерело | Різні пристрої, засоби контролю джерел і документація впливають на вартість |
| Кількість замовлення | Витрати на матеріали, формування, налаштування та перевірку розподіляються по-різному |
| Індивідуальний колір або корпус | Може знадобитися підбір кольору, підготовка матеріалу або нова форма |
| Логотип і процес маркування | Для друку, гравіювання та змінних даних потрібні різні налаштування |
| відображення ідентифікатора | Підготовка файлів, перевірка та послідовність пакетів додають кроки контролю |
| Електронний контрольний рівень | Повна перевірка та записаний вихід вимагають більше роботи, ніж обмежені перевірки |
| Індивідуальне кільце або збірка | Вимоги до матеріалів, кріплення та утримання впливають на виробництво |
| Упаковка та розподіл | Окремі пакети, групи користувачів і впорядковані послідовності додають обробку |
| Документація та звітність | Записи сумісності, звіти про перевірки та відстеження потребують підготовки |
| Вимога доставки | Розклад, спосіб доставки та розділені поставки впливають на планування |
У пропозиції має бути вказано, які тести, файли, інспекції та засоби контролю пакування включені, а не вказується лише ціна за одиницю.
Поширені помилки при купівлі
Припускаючи, що кожен зчитувач 125 кГц сумісний
Частота - це лише одна частина сумісності. Вихід зчитувача та інтерпретація контролера також повинні збігатися.
Вважати облікові дані лише для-читання високим рівнем безпеки
Статичний ідентифікатор не замінює криптографічну автентифікацію.
Друк чисел без файлу зіставлення
Корпус, електронний ідентифікатор, запис контролера та послідовність упаковки повинні залишатися підключеними.
Затвердження робочого процесу Desktop Read замість Door Workflow
Встановлений зчитувач, контролер, дозволи та процес відкликання є частиною схвалення.
Ігнорування змін постачальника
Зміна мікросхеми, котушки, корпусу, мікропрограми або формату файлу може зробити недійсними результати попередніх тестів.
FAQ
Q: TK4100 те саме, що EM4100?
Відповідь: Ні. TK4100 – це позначення ринкового продукту, яке зазвичай використовується для облікових даних у стилі EM-лише для читання-, тоді як EM4100 відноситься до ранішої сімейства мікроелектронних пристроїв EM. Готові облікові дані ще потрібно перевірити за допомогою призначеної системи.
З: Чи можна переписати брелок TK4100?
A: Справжні заводські-запрограмовані облікові дані TK4100 призначені для-лише читання. Оскільки назви продуктів можуть відрізнятися на ринку, перевірте фактичний чіп, що постачається.
З: Чи можна клонувати ідентифікатор TK4100 лише для читання?{0}}
A: Оригінальний обліковий запис може залишатися незмінним, поки його статичний ідентифікатор відтворюється іншим сумісним пристроєм. Лише-читання та -стійкість до клонування — різні властивості.
Q: Чи повинен покупець обрати TK4100 чи T5577?
В: Виберіть фіксовані облікові дані-лише для читання, якщо це передбачувана вимога. Вибирайте конфігурований пристрій для читання/запису LF, лише якщо потрібне авторизоване програмування, а зчитувач і контролер підтримують вибрану конфігурацію.
Q: Що необхідно перевірити перед масовим виробництвом?
В: Перевірте готовий брелок, кожен тип зчитувача, реєстрацію контролера, відображуваний номер, відкликання, друковане відображення, послідовність пакування та процес-перевірки партії постачальника.
Остаточна рекомендація щодо купівлі
Брелок TK4100 може бути практичним і економічним обліковим записом для основних додатків із фіксованим-ідентифікатором. Його простоту не слід плутати з універсальною сумісністю чи криптографічною безпекою.
Спершу затвердьте робочий процес зчитувача та контролера. Потім заморозьте опис мікросхеми, корпус, файл відображення, план інспекції та зміни-вимог до контролю перед масовим виробництвом.
ІснуючийСторінка продукту брелок TK4100є відповідним наступним кроком для конфігурації продукту та комерційних деталей. Покупці, які порівнюють ширший асортимент, можуть переглянутиRFID брелоки. Спеціальне розміщення, нумерація, відображення та пакування можна обговорити через SyntekOEM і ODM виробництвопослуги, або покупці можутьзапросити зразки або пропозиціюдля перевірки сумісності.
